ADSS GYFTCY tout le noir autosuffisant diélectrique PBT de la gaine 4-144F de double de câble

  • ADSS GYFTCY All Dielectric Self Supporting Cable Double Sheath 4-144F Black PBT
  • ADSS GYFTCY All Dielectric Self Supporting Cable Double Sheath 4-144F Black PBT
  • ADSS GYFTCY All Dielectric Self Supporting Cable Double Sheath 4-144F Black PBT
Lieu d'origine La Chine
Nom de marque OMC or OEM
Certification ROHS and ISO
Numéro de modèle ADSS (GYFTCY) toute la Câble-double gaine autosuffisante diélectrique
Quantité de commande min 20
Prix Negotiation
Détails d'emballage Sac et carton intérieurs de PE
Délai de livraison 5 - 8 jours de travail
Conditions de paiement L/C, T/T, Western Union
Capacité d'approvisionnement 1000/pcs/month

Contactez-moi pour des aperçus gratuits et des bons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Les fibres comptent 4-144Fibers No. de tube 1~12
No. de fibre/de tube 4-12 fibres Diamètre lâche de tube PBT : 2,0 millimètres
Diamètre de porteur central de FRP 2.0mm Épaisseur d'enveloppe intérieure 1.0mm
Section de fil d'Aramid ² de 2.0mm Épaisseur de diamètre de gaine 1.7MM
Surligner

OIN tout le câble autosuffisant diélectrique

,

GYFTCY tout le câble autosuffisant diélectrique

,

Câbles optiques de correction de fibre de PBT
Laisser un message
Description de produit

Description :



La structure d'ADSS des câbles à fibres optiques adopte la structure tordue par tube lâche. 250 um fibres optiques sont insérées dans le tube lâche fait de haut polyester de module et rempli de membres de renfort non métalliques (FRP) autour du centre du câble pour former un noyau rond. La lacune dans le noyau est comblée d'onguent de eau-blocage, deux couches de fil d'aramid sont tordues pour renforcer le fil. La lacune dans le noyau est comblée d'onguent de eau-blocage, et l'enveloppe intérieure du polyéthylène (PE) en dehors du noyau est alors bi-directionnelle. Deux couches de fil d'aramid sont tordues pour renforcer le fil. En conclusion, la gaine de polyéthylène (PE) ou à la gaine sont expulsées.



Toute la gaine Câble-simple autosuffisante diélectrique (4-144F) est un câble non métallique qui soutient son propre poids sans utilisation de fouetter des fils ou des câbles de messager, typiquement installé dans des applications aériennes le long de distribution d'énergie ou de transmission



La longueur d'envergure des gammes de câble de 100m à 1500m.

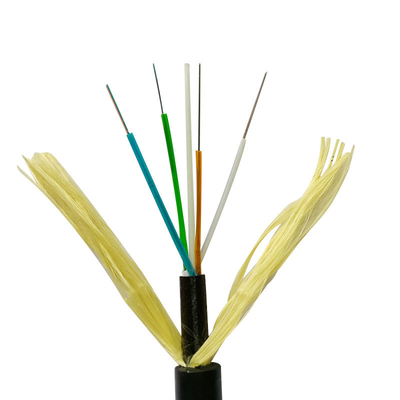

ADSS GYFTCY tout le noir autosuffisant diélectrique PBT de la gaine 4-144F de double de câble 0

Spécifications de matériaux :

Les fibres comptent 4-144Fibers
No. de tube 1~12
No. de fibre/de tube 4-12 fibres
Diamètre lâche de tube PBT : 2,0 millimètres
Diamètre de porteur central de FRP 2.0mm
Épaisseur d'enveloppe intérieure 1.0mm
Section de fil d'Aramid ² de 2.0mm
Épaisseur de diamètre de gaine 1.7mm
Diamètre de câble (millimètres) Voir ci-dessous
Poids de câble Voir ci-dessous
Matériel lâche de tube PBT
Composé remplissant (tube) Gelée thixotropique
Blocage de l'eau Matériel gonflable de l'eau
Gaine HDPE



La longueur d'envergure différente aura Spéc. différente pour FRP, épaisseur intérieure/de gaine de diamètre ........



Couleur standard de fibre et de tube

Le code couleurs des tubes et des différentes fibres, sera conforme à la table en tant que ci-dessous :

Non. 1 2 3 4 5 6
Couleur Bleu Orange Vert Brown Ardoise Blanc
Non. 7 8 9 10 11 12
Couleur Rouge Noir Jaune Violette Rose Aqua



Paramètres techniques (4-144Cores)

Articles Diamètre de câble Poids net
2cores à 48cores 12±0.5mm 140kg/km
96 noyaux 13.5±0.5mm 170kg/km
144 noyaux 16.0±0.5mm 245kg/km
Température ambiante d'installation -15--+60
La température d'opération et de transport -40-+70

La longueur d'envergure différente aura l'OD différent



Caractéristiques et avantages

Le diamètre de câble est petit, le poids est léger, l'envergure peut atteindre 1500M, et la charge supplémentaire à la tour est basse.

Force à haute résistance, au-dessus de 90KN

Structure non métallique, bonne isolation, protection contre la foudre

Le fil d'aramid a l'excellente technologie de production, la force uniforme, l'excellente représentation de contrainte-tension, l'excellente résistance de coup de fusil et la meilleure représentation anti-électrique de corrosion

Aucune construction de panne d'électricité, échec de ligne électrique n'affecte la transmission normale du câble à fibres optiques

Forme douce, de sorte que le câble ait la représentation aérodynamique supérieure

la structure de câble à fibres optiques de Tout-diélectrique favorise l'installation et l'entretien : la température ambiante large, petit coefficient linéaire d'expansion, répondent aux exigences de l'environnement dur



Paramètres-SMF techniques de fibre optique

Article Unité Spécifications
Atténuation dB/km

1310nm≤0.4 ;

1550nm≤0.3
Dispersion Ps/nm. kilomètre

1285~1330nm≤3.5,

1550nm≤18.0
Longueur d'onde zéro de dispersion Nanomètre 1300~1324
Pente zéro de dispersion Ps/nm. kilomètre ≤0.095
Longueur d'onde de coupure de fibre Nanomètre ≤1260
Diamètre de champ de mode Um 9.2±0.5
Concentricité de champ de mode Um ≤0.8
Diamètre de revêtement um 125±1.0
Non-circularité de revêtement % ≤1.0
Erreur de concentricité de revêtement/revêtement Um ≤12.5
Diamètre de revêtement um 245±10
Se pliant, atténuation induite par dépendance

1550nm,

1turns, diamètre de 32mm

100rums, diamètre de 60mm

 DB ≤0.5
Essai de preuve kpsi ≥100

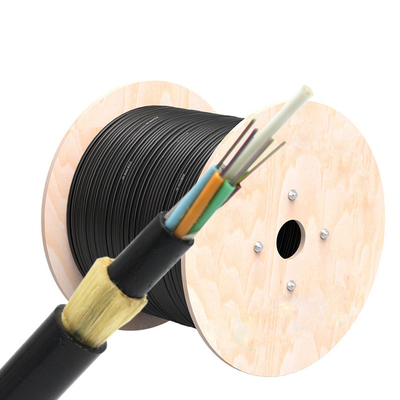

ADSS GYFTCY tout le noir autosuffisant diélectrique PBT de la gaine 4-144F de double de câble 1

La recommandation G.657 d'UIT spécifie deux classes des câbles peu sensibles de correction de fibre de courbure unimodale : G.657 A et G.657 B. Chaque catégorie (A et B) est alors divisé en deux sous-catégories : G.657.A1, G.657.A2 et G.657.B1, G.657.B2. Le rayon de cintrage minimum de fibres G.657.A1 est de 10 millimètres, des fibres G.657.A2 et G.657.B1 est 7,5 millimètres et de G.657.B2 les fibres est de 5 millimètres. Parmi, les fibres d'ITU-T G.657.A1 et d'ITU-T G.657.A2 sont entièrement conformes avec des fibres d'ITU-T G.652.D.



Paramètres-MMF techniques de fibre optique

Article Unité Spécifications
Atténuation dB/km 850nm≤3.5
Largeur de bande MHz*km 50/125µm 62.5/125µm
850nm≥200 850nm≥160
1300nm≥200 1300nm≥200
Étape DB ≤0.1
Irrégularités au-dessus de discontinuité de longueur et de point de fibre DB ≤0.1
Coefficient rétrodiffusion de différence dB/km 50/125µm 62.5/125µm
≤0.08 ≤0.1
Diamètre de revêtement um 125±1.0
Non-circularité de revêtement % ≤1.0
Erreur de concentricité de revêtement/revêtement Um ≤12.5
Diamètre de revêtement um 245±10
Se pliant, atténuation induite par dépendance

850nm, 1300nm

100 tours, diamètre de 75mm

 DB ≤0.5
Essai de preuve kpsi ≥100





En transmission de données technique

Type de fibre Atténuation

OFL

largeur de bande

 Largeur de bande modale efficace 10 Gigabit Ethernet SX Rayon de cintrage minimum



Conditions

 1310/1550nm 850/1300nm

850/1300n

m



850nm



850nm



/
Typique Maximum Typique Maximum
Unité dB/km dB/km dB/km dB/km MHZ.km MHZ.km m millimètre
G652D 0.36/0.22 0.5/0.4 --- --- --- --- --- 16
G657A1 0.36/0.22 0.5/0.4 --- --- --- --- --- 10
G657A2 0.36/0.22 0.5/0.4 --- --- --- --- --- 7,5
50/125 --- --- 3.0/1.0 3.5/1.5 ≥500/500 --- --- 30
62.5/125 --- --- 3.0/1.0 3.5/1.5 ≥200/500 --- --- 30
OM3 --- --- 3.0/1.0 3.5/1.5 ≥1500/500 ≥2000 ≤300 30
OM4 --- --- 3.0/1.0 3.5/1.5 ≥3500/500 ≥4700 ≤550 30
BIF-OM3 --- --- 3.0/1.0 3.5/1.5 ≥1500/500 ≥2000 ≤300 7,5
BIF-OM4 --- --- 3.0/1.0 3.5/1.5 ≥3500/500 ≥4700 ≤550 7,5
